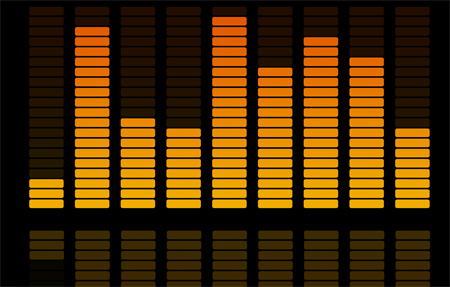

Здравствуйте. В этой статье будет рассказано, как нарисовать такой эквалайзер:

как нарисовать эквалайзер

Урок будет разделён на две части, первая часть "создание паттерна" (текстуры для заливки) и вторая - рисование эквалайзера.

Итак прежде чем приступить, размер моего конечного изображения - 1200х764. Потому:

  • Cоздаём новый документ с параметрами 122х27 File > New (Ctrl+N).
  • Инструментом Rounded Rectangle Tool (U) создаём область, как на картинке:

как нарисовать эквалайзер

  • Создаём выделение созданной области (зажав Ctrl в меню слоёв кликнул курсором мыши по области);
  • Select > Inverse (Shif+Ctrl+I);
  • Layer > New > Layer (Ctrl+Shift+N);
  • Заливаю чёрным цветом;
  • Выключаю слой с фигурой в меню слоёв.

как нарисовать эквалайзер

Имейте в виду, то что Вы видите белым, на самом деле прозрачное.

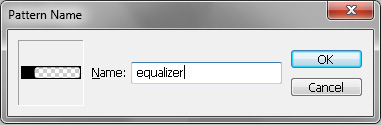

Edit > Define Pattern, называйте как хотите:

как нарисовать эквалайзер

Теперь приступаем к второй части урока. После создания паттерна документ можно закрыть.

Создаём новый документ:

  • File => New (Ctrl+N) 1200х764;
  • Заливаем чёрным цветом;
  • в палитре выставляем цвета: #e05001 и #f1b002;

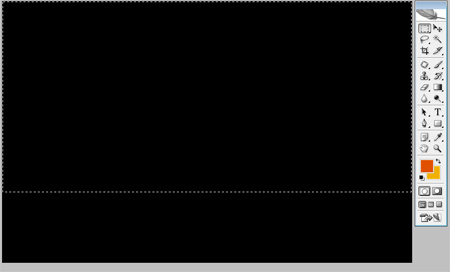

  • Делаем выделение как на картинке (не обязательно точно так-же, приблизительно):

как нарисовать эквалайзер

Выбираем Gradient Tool (G);

как нарисовать эквалайзер

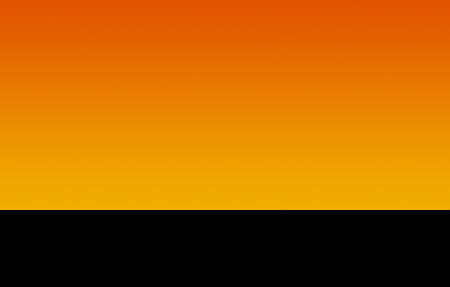

И проводим градиент:

как нарисовать эквалайзер

  • снимаем выделение Select > Deselect (Ctrl+D);
  • Layer > New > Layer (Ctrl+Shift+N);

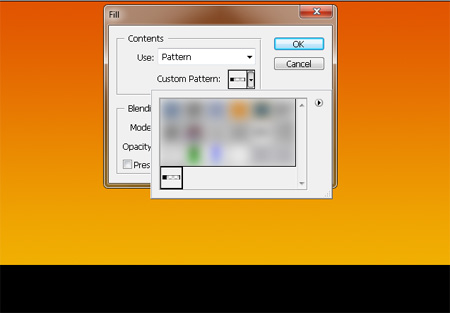

  • Edit > Fill.

как нарисовать эквалайзер

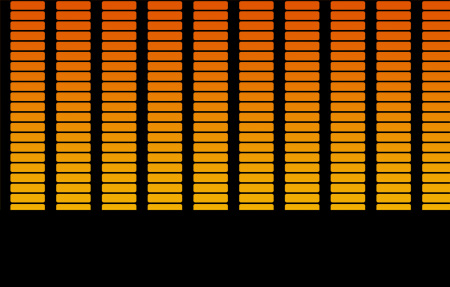

итог:

как нарисовать эквалайзер

  • Layer > New > Layer (Ctrl+Shift+N) Прозрачность (Opacity - 90%);

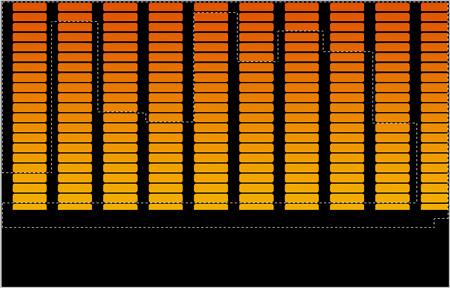

  • Выделяю "лишнее" (здесь делаете, как Вашей фантазии заблагорассудится).

как нарисовать эквалайзер

"Края нужно подровнять", а потому создаём ещё один слой Layer > New > Layer (Ctrl+Shift+N). На этот раз прозрачность уже остаётся 100%.

как нарисовать эквалайзер

Объедените все слои в один Layer > Merge Visible (Ctrl+Shift+E);

Filter > Other > Offset:

  • Horizontal : 50 (но это у меня, у Вас значение какое я точно не знаю, придётся импровизировать, чтобы эквалайзер оказался по центру);
  • Vertical : 15.

как нарисовать эквалайзер

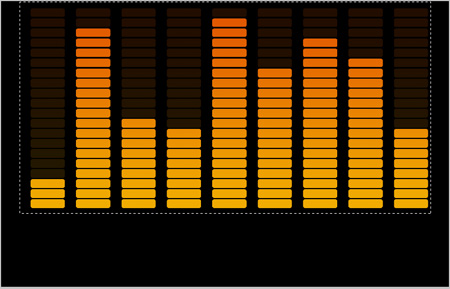

Можно было б остановиться и на этом, но я всё же хочу ещё и отражение снизу добавить. А потому делаем выделение:

как нарисовать эквалайзер

Layer > Duplicate Layer (Ctrl+J).

На дублированный слой:

  • Edit > Transform > Flip Vertical;
  • Opacity (Прозрачность) изменяем на 25%.

как нарисовать эквалайзер

На этом урок заканчивается, спасибо и всего Вам доброго.
